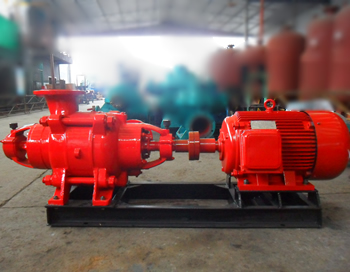

XBD-D型卧式单吸多级分段式消防泵,是新开发生产的节能系列产品。具有效率高、运行噪音低、抗汽蚀性能好、结构合理、使用寿命长等显著优点。供输送不含固体颗粒的清水及物理化学性质
类似于水的液体之用,主要用于消防系统增压送水、也可应用于厂矿给排水、高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。
技术参数:
流量:5-45L/S;
压力:0.18-2.61Mpa;
功率:2.2-180KW;
转速:1450r/min;
口径:φ50-φ150;
温度:≤80℃。
产品优点:
1、泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
2、泵的转子部件由两端的滚动轴承支撑,泵运行平稳;
3、泵的进口为水平方向,出口为垂直向上布置,简化管路;
产品特点:
1、本型泵为单级多级节段式结构,其吸入口为水平方向,吐出口为垂直向上布置,设有50、75、100、125、150等口径,用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足;
2、本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成,其结构设计合理;
3、泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成,转子两端支承在干油润滑的滚动轴承上,由于叶轮的动静平衡及平衡盘的水力平衡作用,使得泵运行起来十分平稳,且噪声低、
振动小。
4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封,为防止液体从两端主轴泄漏,设软填料轴封,同时在轴上装有橡胶挡水圈、O型橡胶密封圈,以防水是入轴套腔内;
5、为防止中段和导叶磨损,特设叶轮密封环及导叶套等易损零件,当叶轮与这些易损件之间的间隙超过规定值时应予以列换;
6、泵与电动机同时装在公用的铸铁底座上,其扭矩通过弹性联轴器来传递。
